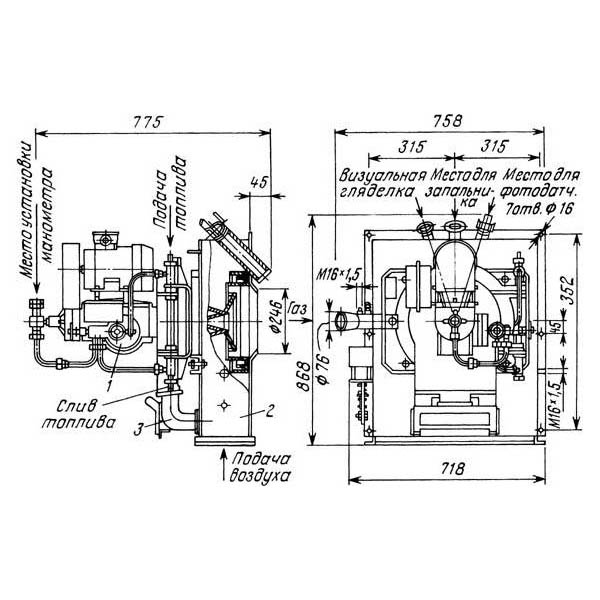

Горелки РГМГ-1 и РГМГ-2

Ротационные газомазутные горелки РГМГ-1 и РГМГ-2 — унифицированы, предназначены для раздельного сжигания жидкого и газообразного топлива в топочной камере паровых и водогрейных котлов Е-1-0,9ГМ; Е-1,6-0,9ГМН; Е-2,5-0,9ГМ; КВ-ГМ-1,16-95; КВ-ГМ-2,32-95.

Основным узлом горелок серии РГМГ является ротационная форсунка, распыливающая жидкое топливо. Она состоит из топливоподающего и распыливающего устройств, вентилятора первичного воздуха, корпуса ходовой части и привода. Распыливающее устройство форсунки состоит из распыливающего стакана, внутренняя поверхность которого имеет конусообразную форму.

На полом валу форсунки крепится ротор вентилятора, шкив клиноременной передачи для привода электродвигателя, распыливающий стакан и питатель. От вала форсунки через червячную передачу приводится в действие топливный насос.

Газовая часть горелки — периферийного типа, состоит из кольцевого коллектора с однорядно-однокалиброванными газовыдающими отверстиями и одной газоподводящей трубы. Внутри коллектора установлена кольцевая диафрагма для равномерного распределения газа по газовыдающим отверстиям.

В случае применения горелок на котлах, сжигающих только газообразное топливо, предусматривается выпуск горелок ГГ-1 и ГГ-2 без ротационных форсунок, в чисто газовом исполнении.

Технические характеристики горелок РГМГ

Наименование показателя	РГМГ-1	РГМГ-2
Номинальная тепловая мощность горелки, МВт	1,1	2,2
Коэффициент рабочего регулирования горелки, не менее	5,0	5,0
Номинальное давление мазута перед горелкой, кПа	16,0	26,0
Номинальное давление газа перед горелкой, кПа	1,22	3,15
Номинальная температура воздуха перед горелкой, С	30±20	30±20
Кинематическая вязкость мазута перед горелкой, м2/с	44х10(-6)	44х10(-6)
Потери полного напора в горелке при номинальной тепловой мощности, Па	1000	1500
Температура газа перед горелкой, С	0-40	0-40
Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более:
на мазуте	1,1	1,1
на газе	1,05	1,05
Топливо	Природный газ, мазут
Потребляемая мощность электродвигателей, кВт, не более	2,0	2,0
Номинальное напряжение, В	380	380
Масса, кг, не более	150	150

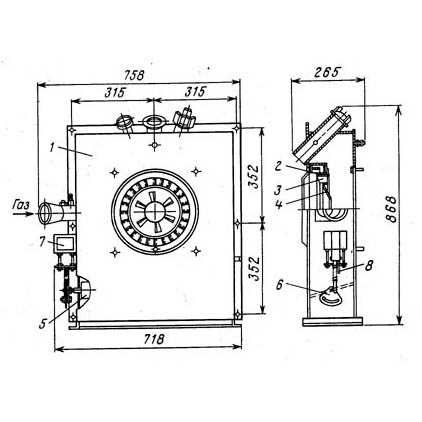

Горелки газовые ГГ-1 и ГГ-2

Горелки газовые ГГ-1, ГГ-2 являются газовой частью горелок РГМГ-1, РГМГ-2. Газовая горелка ГГ-1 и ГГ-2 предназначены для сжигания природного газа в топках паровых котлов Е-1-0,9ГМ; Е-1,6-0,9ГМН; Е-2,5-0,9ГМ; КВ-ГМ-1,16-95; КВ-ГМ-2,32-95. Техническая характеристика Номинальная тепловая мощность горелки, МВт ……………….1,1/2,2* Коэффициент рабочего регулирования горелки, не менее ……………….5,0 Номинальное давление газа перед форсункой, кПа ……………….1,22/3,15 Номинальная температура воздуха перед горелкой, С ……………….30± 20 Температура газа перед горелкой, С ……………….0-40 Потери полного напора в горелке при номинальной тепловой мощности, Па, не более ……………….1000/1500 Минимальный коэффициент избытка воздуха при номинальной тепловой мощности на газе, не более …….1,05 Номинальное напряжение питания, В ……………….3ф-380 * В числителе приведены значения параметров для горелки ГГ-1, в знаменателе — для ГГ-2.

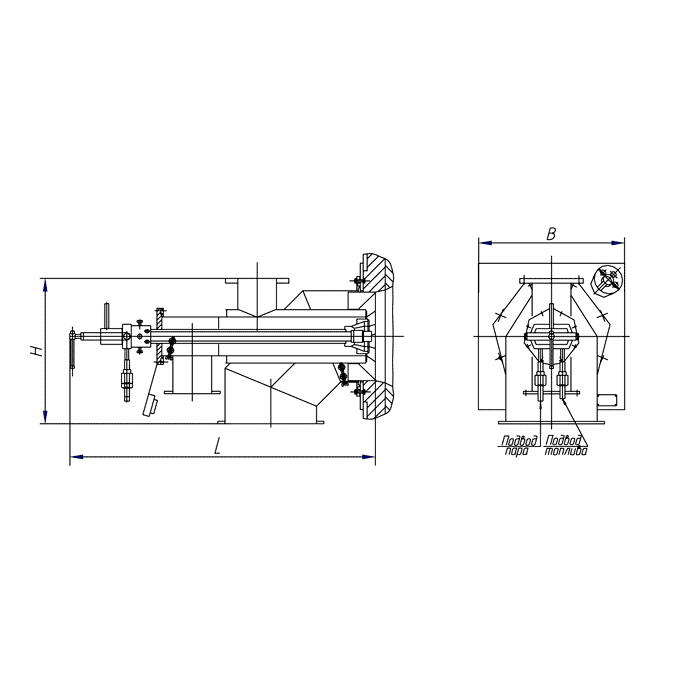

Горелки ГМГ

Горелка газомазутная ГМГ-1,5; ГМГ-2; ГМГ-4; ГМГ-5,5/7; предназначены для раздельного сжигания природного газа или жидкого топлива в паровых котлах типа ДКВр паропроизводительностью от 2,5 до 20 т/ч.

Наименование показателя	Значение, [диапазон]
Наименование показателя	ГМГ-1,5	Г МГ-2	ГМГ-4	ГМГ-5,5/7
Номин. тепловая мощность, МВт [Гкал/ч]	1,74[1,5]	2,33[2,0]	4,65[4,0]	5,82[5,0]
Коэф. рабочего регулированияпо тепловой мощности	5
Номинальное давление газа перед горелкой, кПа [кгс/м]²	5[500]	3,6[360]	3,8[380]
Номинальное давление мазута перед горелкой. МПа [кгс/см]²	1,6[16]	2[20]
Номинальный расход газа, м/ч³	180	235	470	590
Номинальный расход мазута, кг/ч	160	210	420	520
Габаритные размеры, мм -L -B-H	1015520465		1260600630	1425600720
Масса, кг	90	140	150
Применяемость к котлам	ДКВр-2,5	ДКВр-4	ДКВр-6,5	ДКВр-10, ДКВр-20

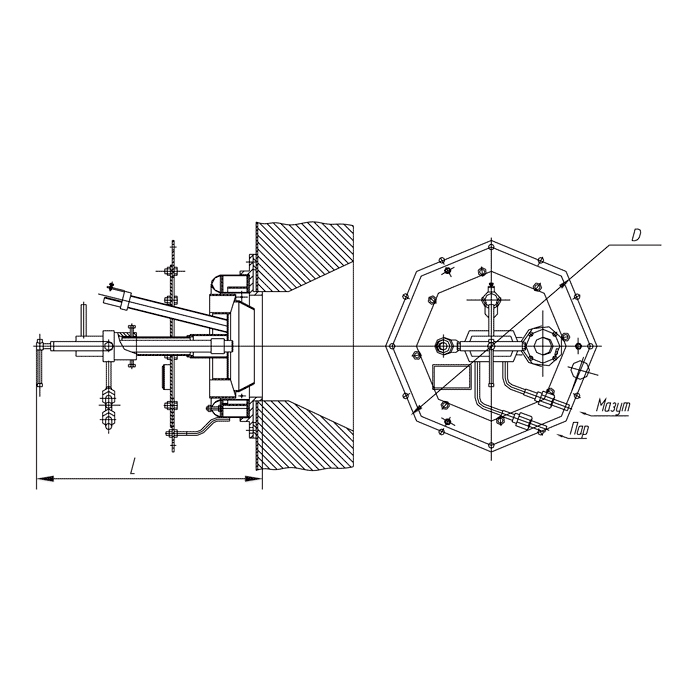

Горелки ГМ и ГМП

Горелки газомазутные ГМ-2,5; ГМ-4,5; ГМ-7; ГМ-10; ГМП-16 предназначены для раздельного сжигания природного газа или жидкого топлива в паровых котлах типа Е[ДЕ] паропроизводительностью от 4 до 25 т/ч и водогрейных котлах типа ДЕВ теплопроизводительностью от 2,9 МВт [2,5 Гкал/ч] до 17,4 МВт [15,0 Гкал/ч].

Техническая характеристика (горелка ГМ и ГМП)

Наименование показателя	Значение, [диапазон]
Наименование показателя	ГМ-2,5	ГМ-4,5	ГМ-7	ГМ-10	ГМП-16
Номин. тепловая мощность, МВт [Гкал/ч]	2,9[2,5]	5,22[4,5]	8,14[7,02]	11,63[10,02]	18,6[16,03]
Коэф. рабочего регулированияпо тепловой мощности	5
Номинальное давление газа перед горелкой, кПа [кгс/м]²	25+6[2500+600]
Номинальное давление мазута перед горелкой. МПа [кгс/см]²	1,8+0,4[18+4]
Номинальный расход газа, м/ч³	294	520	824	1170	1880
Номинальный расход мазута, кг/ч	259	466	726	1040	1660
Габаритные размеры, мм -L -D	720685	730770	800885	805885	810885
Масса, кг	95	120	145
Применяемость к котлам	ДЕ-4ГМО ДЕВ-4ГМО	ДЕ-6.5ГМО ДЕВ-6.5ГМО	ДЕ-10ГМО ДЕВ-10ГМО	ДЕ-16ГМО ДЕВ-16ГМО	ДЕ-25ГМО ДЕВ-25ГМО
