Подогреватели воды купить

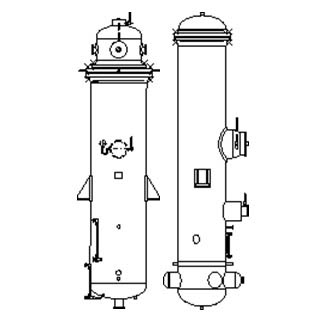

Подогреватели сетевой воды вертикального типа ПСВ

Подогреватель сетевой воды вертикального типа предназначен для подогрева сетевой воды на тепловых электростанциях паром из отборов турбин, а в отопительно-производственных и отопительных котельных — паром котлов низкого давления.

Обозначение / типоразмер подогревателя сетевой воды	Поверх-сть теплообмена, м2	Рабочее избыточное давление по пару, атм.	Рабочее избыточное давление по воде, атм.	Расчетная t воды на входе, °C	Расчетная t воды на выходе (4 / 2 хода), °C	Тепло-производит-сть, ГКал/час
ПСВ-45-7-15	45	7	15	70	150 / 110	7,2
ПСВ-63-7-15	63	7	15	70	150 / 110	9,6
ПСВ-90-7-15	90	7	15	70	150 / 110	14,0
ПСВ-125-7-15	125	7	15	70	150 / 110	20,0
ПСВ-200-7-15	200	7	15	70	150 / 110	32,0
ПСВ-315-14-23	315	14	23
ПСВ-500-1,4-2,3	500	14	23	70

*Подогреватели изготавливаются в двух- и четырех ходовом исполнении.

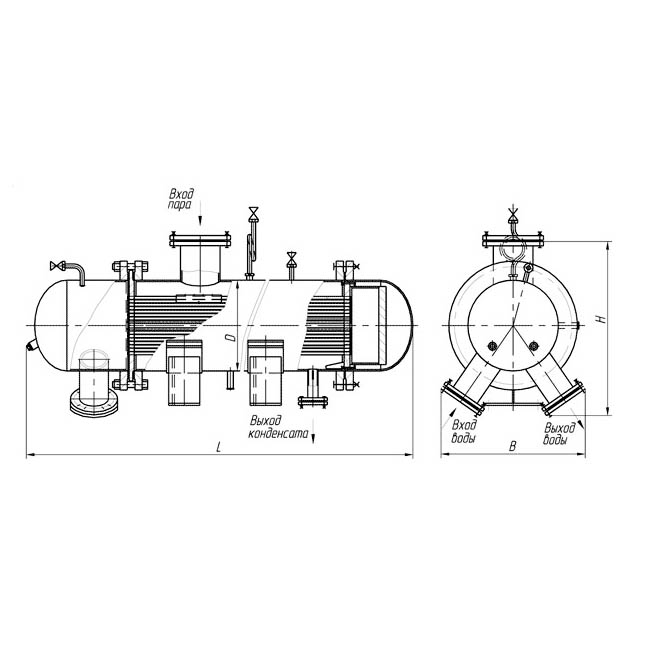

Подогреватели пароводяные ПП

Подогреватели пароводяные типа ПП предназначены для подогрева воды, поступающей на химводоочистку в отопительных, отопительно-производственных и производственных котельных. Представляет собой аппарат горизонтального типа, с неподвижными трубными решетками.

Подогреватель пароводяной состоит из трубной системы, передней и задней крышек, арматуры и КИП.

Технические характеристики подогревателей пароводяных

Наименование изделия	Среда	Давление, МПа	Температура среды, oС		Теплопроиз-водительность,* Гкал/ч**	Поверх. нагрева, м2	Расход воды номинальный, т/ч	Размеры, мм				Масса, кг
Наименование изделия	Среда	Давление, МПа	На входе	На выходе	Теплопроиз-водительность,* Гкал/ч**	Поверх. нагрева, м2	Расход воды номинальный, т/ч	Наруж. диаметр	Длина	Ширина	Высота	Масса, кг
Подогреватель пароводяной ПП2-6-2-II**	Пар вода*	0,2/1,6	70	95	0,585	6,3	29,2	325	2550	570	570	465
Подогреватель пароводяной ПП2-9-7-II		0,7/1,6	70	130	1,63	9,5	32,4	325	3550	570	710	559
Подогреватель пароводяной ПП2-17-7-II		0,7/1,6	70	130	2,98	17,2	59,0	426	3575	670	1065	730
Подогреватель пароводяной ПП1-21-2-II		0,2/1,6	70	95	1,99	21,2	103,5	530	2800	800	1050	1230
Подогреватель пароводяной ПП2-24-7-II		0,7/1,6	70	130	4,22	24,4	83,5	480	3630	620	860	930
Подогреватель пароводяной ПП2-24-7-IV		0,7/1,6	70	150	2,94	24,4	41,7	480	3630	620	860	920
Подогреватель пароводяной ПП1-32-7-II		0,7/1,6	70	130	5,57	32	110,5	530	3800	770	940	1370
Подогреватель пароводяной ПП1-32-7-IV		0,7/1,6	70	150	3,88	32	55,0	530	3800	770	940	1380
Подогреватель пароводяной ПП1-53-7-IV		0,7/1,6	70	150	6,55	53,9	93,0	630	3915	840	1026	1808
Подогреватель пароводяной ППВ-25		0,02/0,7	104,2/5	104,2/43	—	3,97	25,0	273	1345	620	810	275

* В числителе указаны среда и ее параметры в корпусе, в знаменателе — то же в трубной системе.
** В обозначении подогревателей цифра, следующая за буквами ПП обозначает модификацию: 1 — эллиптическое днище, 2 — плоское днище. Римская цифра в конце обозначения количество ходов по воде.
*** Теплопроизводительность подогревателей определена с учетом температуры среды, расхода воды и рабочего давления, приведенных в таблице.

Подогреватели низкого давления типа ПН

Подогреватели низкого давления предназначены для подогрева питательной воды в системах регенерации стационарных паровых турбин тепловых электростанций.

Подогреватель низкого давления представляет собой кожухотрубный теплообменник вертикального типа, основными узлами которого являются: корпус, трубная система, водяная камера.

Сборка узлов осуществляется с помощью фланцевого соединения, обеспечивающего возможность их профилактического осмотра и ремонта.

Корпус подогревателя состоит из цилиндрической обечайки, эллиптического днища и фланца для соединения с трубной системой и водяной камерой.

Трубная система состоит из трубной доски, каркаса, U-образных теплообменных труб, концы которых развальцованы в трубной доске.

Каркас трубной системы образуют: каркасные стойки (швеллеры и трубы), поперечные сегментные перегородки, направляющие поток пара и служащие промежуточными опорами для теплообменных труб, пароотбойный щит.

На трубной доске предусмотрена установка воздушного клапана для отвода воздуха из корпуса при гидроиспытании и клапана для слива воды из водяной камеры.

Водяная камера состоит из цилиндрической обечайки, эллиптического днища и фланца для соединения с трубной системой и корпусом, патрубков подвода и отвода воды. Внутренний объём камеры разделён перегородками на отсеки, благодаря которым вода совершает необходимое количество ходов.

В верхней части днища установлена муфта воздушного клапана для отвода воздуха из трубной системы при гидроиспытании.

Рисунок: Схема регулирования уровня конденсата

1-подогреватель;
2-конденсатный бачок (датчик);
3-мембранный дифманометр;
4-указатель;
5-усилитель;
6-колонка дистанционного управления;
7-электродвигатель;
8-регулирующий клапан;
9-патрубок выхода конденсата.

Система регенерации низкого давления выполняется преимущественно однопоточной, с нагревом воды в одной группе последовательно расположенных подогревателей низкого давления. Причем в некоторых случаях отдельные ступени регенеративного подогрева могут иметь два аппарата ПН параллельно подсоединенных по питательной воде и греющему пару.

В подогревателе нагреваемая вода движется по теплообменным трубкам, а греющий пар поступает через пароподводящий патрубок в межтрубное пространство.

Конденсат пара стекает в нижнюю часть корпуса и отводится из подогревателя через регулирующий клапан, управляемый электронным автоматическим устройством.

Аппаратура автоматического регулирования уровня конденсата поддерживает нормальный уровень конденсата в корпусе, выпускает избыток конденсата в дренажную сеть и препятствует выходу пара из корпуса.

Накапливающиеся в подогревателе неконденсирующиеся газы отводятся через патрубок на корпусе.

Для контроля температуры воды на входе и выходе, а также греющего пара на входе на патрубках подогревателя предусмотрена установка технических стеклянных термометров прямого и углового исполнения и соответствующего диапазона измерения температуры. Термометры защищены металлическими оправами.

Для контроля давления греющего пара на пароподводящем патрубке подогревателя предусмотрена установка манометра избыточного давления с классом точности и шкалой, соответствующими требованиям Правил Ростехнадзора.

Манометр снабжён сифонной трубкой для предохранения его от непосредственного воздействия пара и трехходовым краном для подсоединения второго манометра.

Для контроля уровня конденсата на корпусе подогревателя предусмотрена установка указателя уровня (водоуказательного стекла), снабжённого запорным устройством клапанного типа, которое обеспечивает отключение от сосуда, продувку указателя и защиту персонала при разрыве водоуказательного стекла.

Водоуказательное стекло дополнительно защищено от повреждений металлическим кожухом.

Подогреватели низкого давления типа ПН

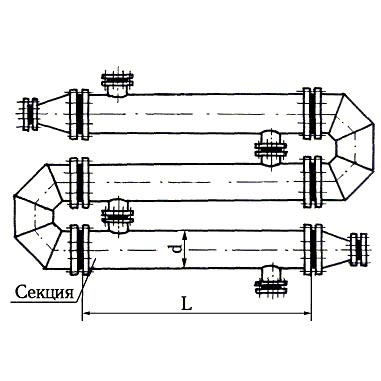

Подогреватели водоводяные многосекционные разъемные предназначены для систем отопления и горячего водоснабжения. Подогреватели состоят из n количества секций длиной L=2, 3 и 4 м, диаметром d=57…530 мм.

Подогреватели выпускаются на условное давление 1,0(10) и 1,6(16) МПа (кгс/см2) и температурой нагреваемой и обогреваемой воды не выше 115 оС.

Секция набирается из латунных трубок диаметром 16 мм.

Поверхность теплообмена одной секции (в зависимости от длины) составляет 0,36-82,7 м2.

Общая поверхность нагрева определяется путем умножения количества секций (n) на поверхность нагрева одной секции.

Пример условного обозначения подогревателя, указываемого в договоре: ПВ-57х2х1,0х3; где ПВ-подогреватель;
57-диаметр секции; 2-длина секции; 1,0-условное давление; 3-количество секций.

Основные конструктивные параметры

Обозначение подогревателя	Наружный диаметр секции	Условное давление МПа (кгс/см²)	Длина секции, м	Поверхность нагрева одной секции, м²
ПВ-57х2х1,0 ПВ-57х3х1,0 ПВ-57х4х1,0	57	1,0 (10)	2,0 3,0 4,0	0,37 0,56 0,75
ПВ-76х2х1,0 ПВ-76х3х1,0 ПВ-76х4х1,0	76	1,0 (10)	2,0 3,0 4,0	0,65 0,98 1,31
ПВ-89х2х1,0 ПВ-89х3х1,0 ПВ-89х4х1,0	89	1,0 (10)	2,0 3,0 4,0	1,11 1,68 2,24
ПВ-114х2х1,0 ПВ-114х3х1,0 ПВ-114х4х1,0	114	1,0 (10)	2,0 3,0 4,0	1,76 2,65 3,54
ПВ-168х2х1,0 ПВ-168х3х1,0 ПВ-168х4х1,0	168	1,0 (10)	2,0 3,0 4,0	3,40 5,16 6,90
ПВ-219х2х1,0 ПВ-219х3х1,0 ПВ-219х4х1,0	219	1,0 (10)	2,0 3,0 4,0	5,89 8,93 12,00
ПВ-273х2х1,0 ПВ-273х3х1,0 ПВ-273х4х1,0	273	1,0 (10)	2,0 3,0 4,0	10,00 15,19 20,30
ПВ-325х2х1,0 ПВ-325х3х1,0 ПВ-325х4х1,0	325	1,0(10)	2,0 3,0 4,0	13,80 21,00 28,00
ПВ-377х2х1,0 ПВ-377х3х1,0 ПВ-377х4х1,0	377	1,0(10)	2,0 3,0 4,0	19,80 29,90 40,10
ПВ-426х2х1,0 ПВ-426х3х1,0 ПВ-426х4х1,0	426	1,0(10)	2,0 3,0 4,0	25,80 39,33 52,50
ПВ-530х2х1,0 ПВ-530х3х1,0 ПВ-530х4х1,0	530	1,0 (10)	2,0 3,0 4,0	41,00 62,40 83,40
