Линии углеподачи и шлакоудаления ТС-2-30

Транспортер скребковый ТС-2-30 с двумя тяговыми цепями предназначен для удаления шлака и золы и подачи угля в котельную.

Линия углеподачи состоит из транспортёра скребкового ТС-2, предназначеного для механизации подачи топлива от угольного склада в котельную.

Уголь со склада подаётся грефером ГМЧ в загрузочный бункер угольной дробилки ВДГ-10 ил ВДП-15, где происходит измельчение в фракцию (поступающая не более — 300 мм, дроблёная — 40…100 мм) для дальнейшего перемещения дроблёного угля транспортером скребковым ТС-2-30 и загрузки в приёмный бункер топки ТШПМ котлов КВм, ДСЕ, УСШВ.

Длинна транспортера определяется исходя от числа котлов, длинны котельного помещения и удалённости угольного склада от котельной (закладывается при проектирование в стационарной котельной или МКУ).

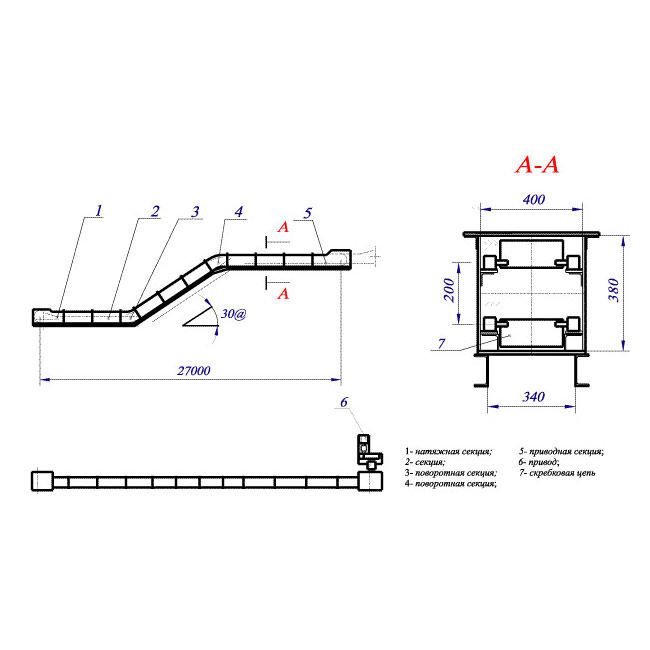

Транспортер скребковый ТС-2-30, поставляются узлами:

— короб 490×380, длиннойот 1500 до3000 мм;

— натяжная станция;

— приводная станция с редуктором и электродвигателем;

— комплект цепей со скребками.

Монтаж транспортера скребкового ТС-2-30, проводится специалистами монтажной организации. Смонтированный скребковый транспортёр ТС-2-30 запускается и обкатывается на холостом ходу не менее 72 часа.

Транспортирование до места проведения монтажа (установки) возможно всеми видами транспорта.

Технические характеристики

Протяженность трассы, м	до 50*
Производительность, т/ч, max	30
Скорость движения цепи, м/с	0, 5
Максимальный размер кусков шлака(угля),мм	100
Длина секции,мм	3000
Угол подъема, град	30
Шаг скребков цепи, мм	320
Двигатель, мощность, кВт	5,5…7,5
Редуктор	31,5
Частота вращения, об/мин	1000

* Протяженность и конфигурация трассы рассчитывается по опросному листу.
