Забрасыватели топлива ЗП, ПТЛ

Питатели топлива ленточные ПТЛ-400 (ЗП-400) и ПТЛ-600 (ЗП-600) применяются для эффективной работы паровых и водогрейных котлов. При помощи таких агрегатов организовывается непрерывный заброс топлива твердого типа – каменного и бурого угля, антрацита – в камеру сжигания.

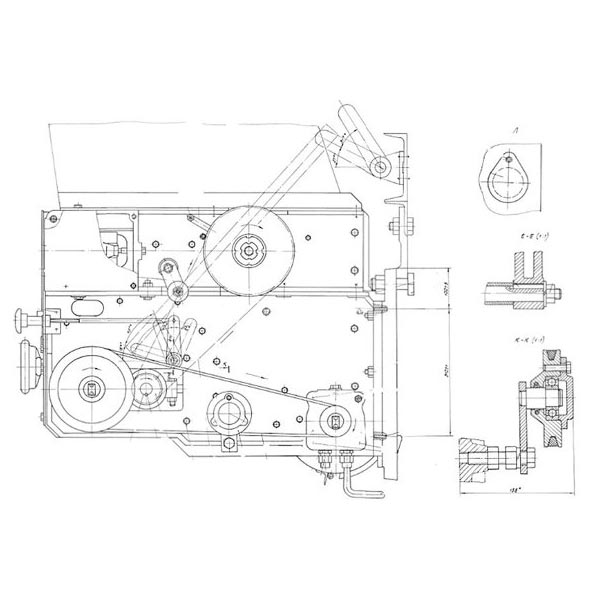

Конструкция забрасывателей топлива ПТЛ-400 (ЗП-400) и ПТЛ-600 (ЗП-600) представлена угольным ящиком с регулирующей заслонкой и пластинчатым транспортером, оснащенным импульсным вариатором для регулировки скорости. Заброс угля может производиться с различного расстояния, что легко настраивается частотой вращения ротора и конфигурацией плиты разгона. Уровень производительности определяется скоростью транспортера и положением заслонки.

Угольный ящик, в котором содержится твердое топливо, имеет несколько заслонок и перегородок, которые облегчают подачу угля на транспортерную ленту.

Транспортер, состоящий из штампованных пластин, перемещает уголь к забрасывающему устройству, которое на следующем этапе закидывает топливные элементы на расстояние, определяемое скоростью вращения ротора. Механизм привода, обеспечивающий вращение роторного вала и движение транспортера, представлен:

• электродвигателем;
• импульсным вибратором;
• ременными и цепными передачами.

Ремонт и профилактический осмотр питателей топлива ленточных выполняется без необходимости снятия агрегата с котла. Этому способствует тщательно продуманная конструкция устройств ПТЛ-400 (ЗП-400) и ПТЛ-600 (ЗП-600).

Благодаря ленточным забрасывателям топлива, твердое топливо равномерно распределяется на ленте и поступает в котельную камеру в соответствии с заранее установленной дозировкой. Наличие специального преобразователя позволяет легко управлять скоростью движения ленточных питателей.
