Котлы паровые Е-1,0-0,9

Технические характеристики котлов Е-1.0-0.9

Наименование показателей	Котел Е-1.0-0.9Г	Котел Е-1.0-0.9М	Котел Е-1.0-0.9Р
Паропроизводительность, т/ч	1,0	1,0	1,0
Давление пара, МПа	до 0,8	до 0,8	до 0,8
Расчетное топливо	газ	мазут	уголь
Расход топлива	83,5 м3/ч	74 кг/ч	147 кг/ч
КПД, %	91	87,5	75
Температура питательной воды, °С	50	50	50
Потребляемая электрическая мощность, кВт/ч	6	6	6

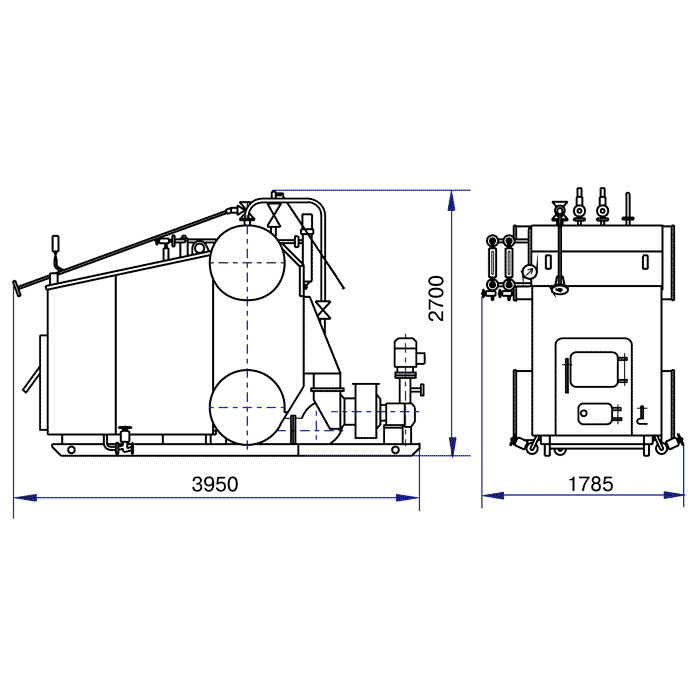

Габаритные размеры котла, мм
— длина — ширина — высота	4 200 2 350 2 900	4 200 2 350 2 900	4 350 2 350 2 900
Масса котла Е-1.0-0.9, кг	4 300	4 300	3 800

Котел паровой Е-1,0-0,9 относится к категории вертикальных водотрубных двухбарабанных котлов с естественной циркуляцией. Его задача — производить насыщенный пар под давлением 0,8 МПа для использования в промышленности, сельском хозяйстве и для различных технологических, хозяйственных и бытовых нужд.

Котел работает под разрежением. Структура трубной системы котла способна выдерживать кратковременное давление в топке до 3000 Па и разрежение в топке до 400 Па.

Устройство котла Е-1,0-0,9 включает в себя следующие основные компоненты:
— трубную систему с теплоизоляцией и обшивкой;
— систему питания;
— систему управления;
— лестницу с площадкой;
— тяговое устройство;
— топку.

Трубная система выполнена в газоплотном исполнении с использованием цельносварных экранов в качестве радиационной поверхности топки. Она состоит из верхнего и нижнего барабанов, соединенных пучком труб, образующих конвективную поверхность нагрева. Боковые топочные экраны и потолочный экран также включены в циркуляционный контур котла через коллекторы.

Для обслуживания коллекторов предусмотрены лючки на их торцевой части, а доступ к внутренней части барабанов и трубам конвективного пучка осуществляется через люки барабанов. Перегородка из жаростойкой стали разделяет трубы конвективного пучка, улучшая условия теплообмена.

Принцип работы котла заключается в сжигании топлива в топке, образовании дымовых газов, которые охлаждаются при проходе через трубы, по которым циркулирует вода. В результате газы отдают тепло воде, нагревая ее до состояния пара. Охлажденные дымовые газы удаляются через дымовую трубу, а подготовленная вода подается в верхний барабан котла.

Кроме того, имеются запасные части для котла Е-1,0-0,9, такие как трубная часть, барабан котла, водоуказательная колонка, предохранительный клапан и стекло Клингера.
