Котлы паровые серии ДЕ

Паровые котлы ДЕ 1-14, ДЕ-4-14, ДЕ-6,5-14, ДЕ-10-14, ДЕ-16-14, ДЕ-25-14-это двухбарабанные, вертикально-водотрубные, с естественной циркуляцией предназначены для выработки насыщенного или перегретого пара, идущего на технологические нужды промышленных предприятий, в системы отопления, вентиляции и горячего водоснабжения. Котлы данной серии имеют возможность перевода в водогрейный режим.

Это котлы на жидком топливе с боковым расположением барабанов и D- образной топкой полностью экранированной. Паропроизводительностью от 1 до 25 тонн пара/в час, давлением 1,4 МПа и температурой перегретого пара 194 °C. Возможна комплектация пароперегревателем. Характеристики котла могут достигать по давлению до 2,4 МПа и температуре до 380 °C

Топочная камера котлов размещается сбоку от конвективного пучка, оборудованного вертикальными трубами, развальцованными в верхнем и нижнем барабанах. Основными составными частями котлов являются верхний и нижний барабаны, конвективный пучок, фронтовой и боковой экраны, образующие топочную камеру.

У котлов паропроизводительностью до 4 т/ч диаметр верхнего и нижнего барабанов 700 мм, у остальных — 1000 мм. Расстояние между барабанами соответственно 1700 и 2750 мм (максимально возможное по условиям транспортировки блока по железной дороге). Для доступа внутрь барабанов в переднем и заднем днищах каждого из них имеются лазовые затворы. Изготовляются барабаны для котлов с рабочим давлением 1,4 и 2,4 МПа абс из стали 16ГС или 09Г2С и имеют толщину стенки соответственно 13 и 22 мм.

Котлы производительностью 1; 4; 6,5 и 10 т/ч выполнены с одноступенчатой схемой испарения. В котлах производительностью 16 и 25 т/ч применено двухступенчатое испарение. Во вторую ступень испарения вынесена задняя часть экранов топки и часть конвективного пучка, расположенная в зоне с более высокой температурой газов. Контуры второй ступени испарения имеют необогреваемую опускную систему.

Пароперегреватель котлов производительностью 6,5 и 10 т/ч выполнен змеевиком из труб. На котлах производительностью 16 и 25 т/ч пароперегреватель — вертикальный, дренируемый из двух рядов труб.

Расшифровка типоразмера котла. ДЕ 10-14—250ГМ:

• 10-мощность-10 тонн пара/в час.
• 14-давление-1,4 МПа.
• 250-температура перегретого пара-250 °C
• ГМ- вид топлива: ГМ- жидкое топливо (газ, мазут и т.д.).

Техническая характеристика

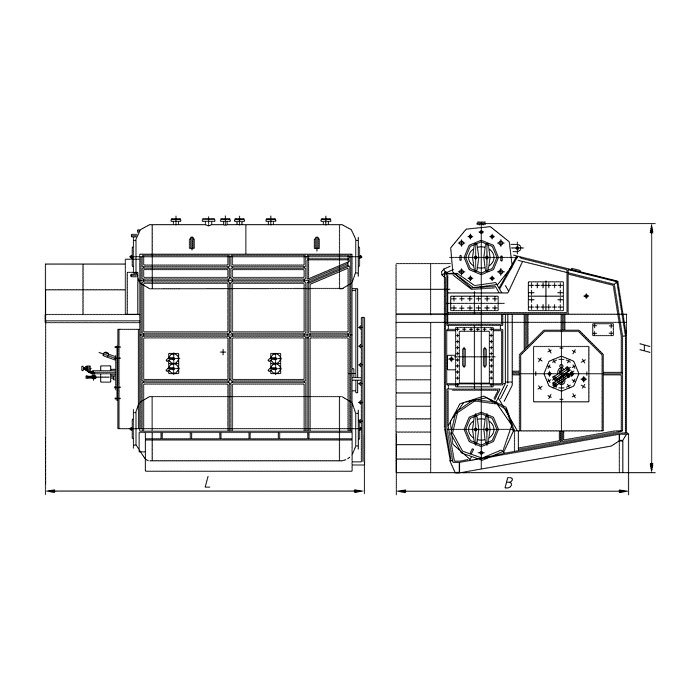

Наименование	Паропроизв. т/ч	Давл. пара, МПа	t пара, °С	КПД (%), газ / мазут	Размер Д/Ш/В, мм	Масса, кг
ДЕ-1,0-14Г	1	1,3(13)	194	93	2690 / 2450 / 2645	6000
ДЕ-1-14ГМ	1	1,3(13)	194	93 / 88,6	3020 / 24500 / 2645	6105
ДЕ-4-14ГМО	4	1,3(13)	194	92,13 / 89,93	4195 / 3980 / 5050	12506
ДЕ-6,5-14ГМО	6,5	1,3(13)	194	92,23 / 89,83	4800 / 3980 / 5050	13908
ДЕ-10-14ГМО	10	1,3(13)	194	93,24 / 91,3	6530 / 3980 / 5050	17681
ДЕ-10-14-225ГМО	10	1,3(13)	225	91,92 / 90,89	6530 / 3980 / 5050	18581
ДЕ-10-24ГМО	10	2,3(23)	221	93,24 / 91,3	6573 / 3980 / 5050	20254
ДЕ-10-24-250ГМО	10	2,3(23)	250	91,92 / 90,89	6573 / 3980 / 5050	21286
ДЕ-16-14ГМО	16	1,3(13)	194	93 / 90,08	8655 / 5210 / 6050	20743
ДЕ-16-14-225ГМО	16	1,3(13)	225	91,2 / 89,86	8655 / 5205 / 6050	22110
ДЕ-16-24ГМО	16	2,3(23)	221	93 / 90,08	8655 / 5210 / 6050	23658
ДЕ-16-24-250ГМО	16	2,3(23)	250	91,2 / 89,86	8655 / 5205 / 6050	25250
ДЕ-25-14ГМО	25	1,3(13)	194	93,9 / 91,7	10195 / 5210 / 6095	27843
ДЕ-25-14-225ГМО	25	1,3(13)	225	92,02 / 90,89	10195 / 5315 / 6095	27400
ДЕ-25-24ГМО	25	2,3(23)	221	93,9 / 91,7	10195 / 5210 / 6095	30836
ДЕ-25-24-250ГМО	25	2,3(23)	250	92,02 / 90,89	10195 / 5315 / 6095	31430
ДЕ-25-15-270ГМО	25	1,4(14)	275	93,43 / 90,95	10195 / 5375 / 6120	29199
ДЕ-25-24-380ГМО	25	2,3(23)	380	91,33 / 89,92	10195 / 5210 / 6095	32756
